ACV – Rückfahrkamera Toyota Hilux 06/2016-2022 Griff Heckklappe

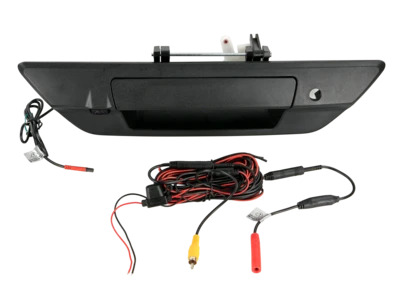

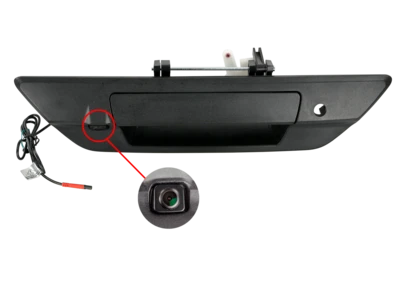

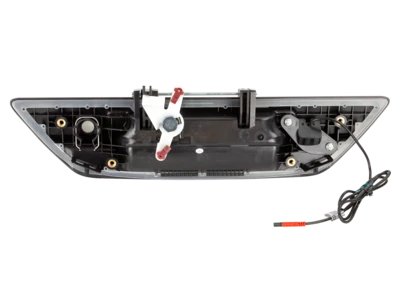

Rückfahrkamera Toyota Hilux 06/2016-2022 Griff Heckklappe

Artnr.: 771000-6076

Rückfahrkamera

• Toyota Hilux (AN1P) 06/2016 – 09/2020
• Toyota Hilux (AN1P) 10/2020 -2022
• Zum Austausch der Griffleiste Heckklappe
• Mit Orientierungslinien

Hinweis:

• Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
• Kamera-Betriebsspannung: +3V
• Anschluss ohne Spannungswandler beschädigt die Kamera

Anschluss:

• rot +12V geschaltet laststabil abgesichert
• schwarz Masse/GND Karosserie direkt

Produktmerkmale Kamera:

• Aufbau: Kunstsoff
• Farbe: schwarz
• Extras: Orientierungslinien über Jumper
• Sensor Typ: 1/3″ CMOS
• Bildsystem: NTSC Farbe
• Min.Lux: 0,1 Lux
• Auflösung: 976 (H) x 592 (V)
• TV lines: 600
• Blickwinkel: diagonal 160°
• Blickwinkel: horizontal 110° vertikal 70° + 5°
• Staub und Wassergeschützt: IP67
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: +12Volt Gleichspannung + 10 %
• Stromaufnahme: 80mA
• Betriebstemperaturbereich: -20°C – 70°C
• Aufbewahrungstemperatur: -40°C – 80°C
• Abmessungen: L / B / 450,7mm / 109,9mm

Anschlusskabel an der Kamera:

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

Kabelsatz:

• 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 1 Jumper
• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlichtund Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Installationszubehör:

• Kameraanschluss an Interfaces > Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht > Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m: 771000-6315
