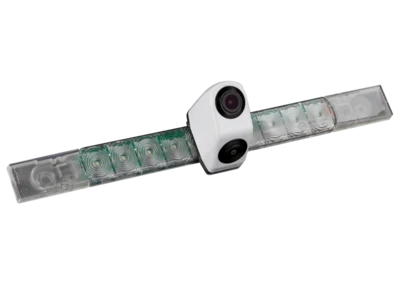

ACV – Rückfahrkamera Wohnmobil/Wohnwagen Hella 3.Bremsleuchte Weiß

Rückfahrkamera Wohnmobil/Wohnwagen Hella 3.Bremsleuchte weiß

Artnr.: 771000-6026

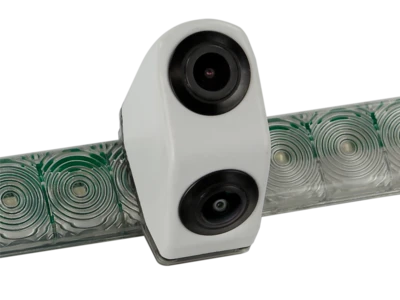

Rückfahrkamera Dual View 2 Kameralinsen

Wohnwagen / Wohnmobile mit Hella 2DA 343 106-201 3.Bremsleuchte

Zum Austausch der OEM 3.Bremsleuchte

Weiß

Hinweis:

• Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
• Zum Austausch der OEM Hella 2DA 343 106-201 3.Bremsleuchte

Anschluss:

• rot: Weitsichtkamera +12V geschaltet laststabil abgesichert
• gelb: Nahsichtkamera +12V geschaltet laststabil abgesichert
• schwarz: Masse/GND Karosserie direkt
• weiß: Masse/GND Karosserie direkt

Produktmerkmale Kamera:

• Aufbau: Kunststoff
• Farbe: schwarz / weiß
• Extras: 2 Kameralinsen
• Sensor Typ: 1/3″ CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 1,9mm / F 2.0
• Min.Lux: 0,1
• Auflösung: 600 TV lines
• Blickwinkel Kamera 1: diagonal 170°
• Blickwinkel Kamera 1: horizontal 115° vertikal 75° + 5°
• Blickwinkel Kamera 2: diagonal 95°
• Blickwinkel Kamera 2: horizontal 48 + 5° vertikal 34 + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 7-Pin-Stecker
• Versorgungsspannung: 12Volt + 10 %
• Stromaufnahme: 180mA
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 80°C
• Abmessungen: siehe OEM Bremsleuchte

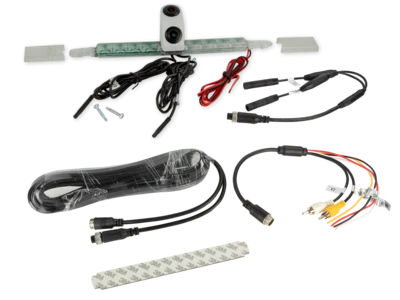

Anschlusskabel an der Kamera:

• 0,5 Meter Kabel 7 Pin Stecker (m)

Kabelsatz:

• 6,5 Meter 7 Pin Verlängerung
• 0,2 Meter 7 Pin Anschlusskabel

Anschluss:

• schwarz: Masse Karossserie
• rot: Triggerleitung +12V geschaltet Kamera1
• Cinch gelb: Kamera1
• gelb:Triggerleitung +12V geschaltet Kamera2
• Cinch weiß: Kamera2

Installationszubehör:

• Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100
