ICA Turn Assist AAS Set 2.2

LKW ABBIEGEASSISTENZSYSTEM MIT 10″ MONITOR

BMVI Konformer Abbiegeassistent mit ABE. Förderfähige Ausführung.

Abbiegeassistent zur Nachrüstung mit Lenkwinkelsensor.

Zusammenstöße von Nutzfahrzeugen mit Fahrradfahrern und Fußgängern gehören zu den folgenschwersten Unfällen, vor allem für die schwächeren Verkehrsteilnehmer. Rund 60 Prozent aller schweren Lkw-Fahrrad-Unfälle könnten durch Abbiegeassistenzsysteme vermieden werden, so hat die Unfallforschung der Versicherer (UDV)auf Basis ihrer Unfalldatenbank errechnet.
Konform zu den Anforderungen für Abbiegeassistenten durch das Bundesministerium für Verkehr und digitale Infrastruktur (BMVI) bietet AXION zwei Varianten des Abbiegeassistenzsystems an.

Unsere bewährten ICA Set’s gibt es jetzt auch mit einem 10 Zoll Monitor.

• Abbiegeassistenzsystem AXION ICA-Turn Assist AAS Set 1.2 mit 10 “ Monitor
• Abbiegeassistenzsystem AXION ICA-Turn Assist AAS Set 2.2 mit 10 “ Monitor und Lenkwinkelsensor

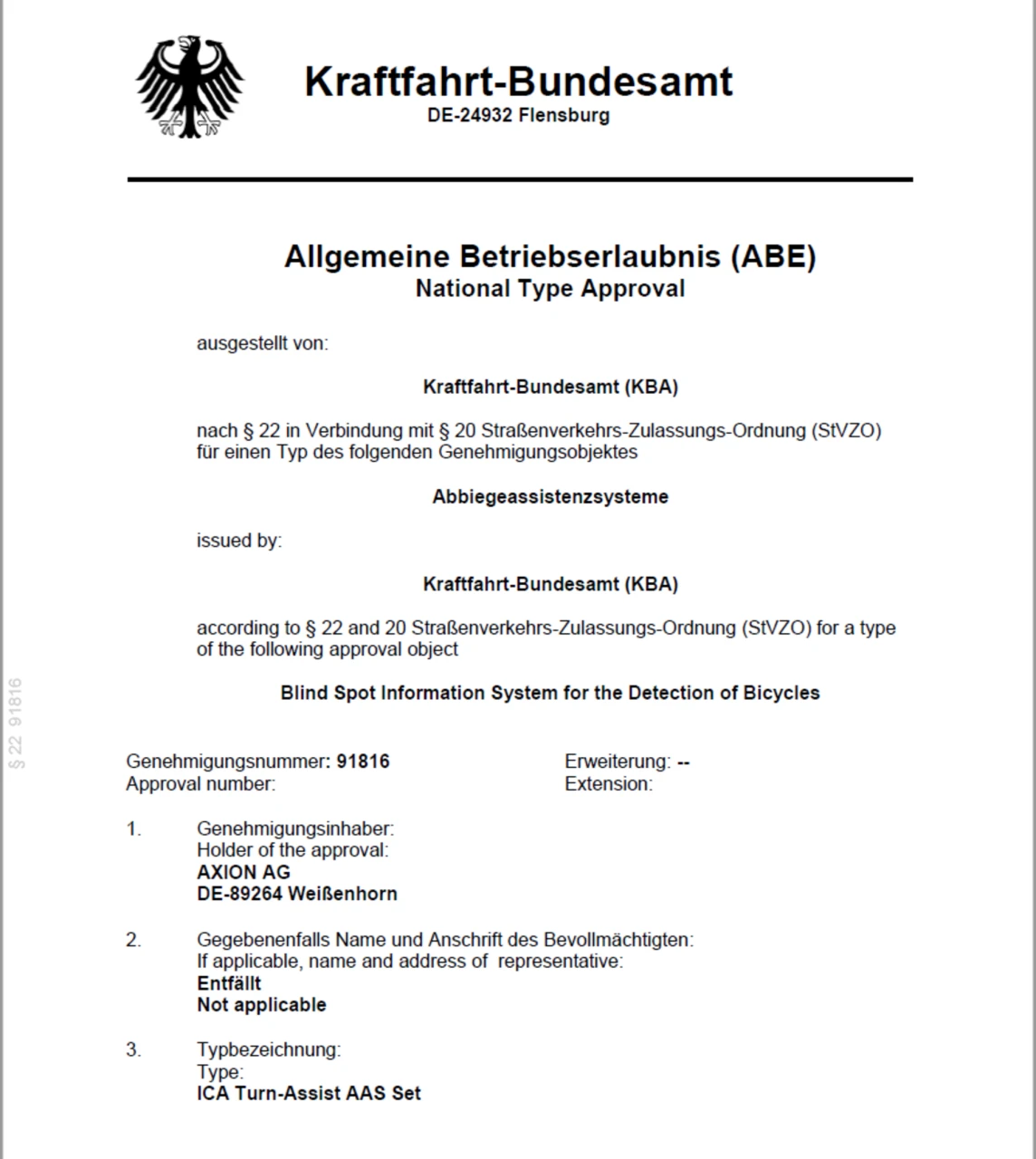

Dank Erweiterung der Allgemeinen Betriebserlaubnis (ABE) durch das Kraftfahrt Bundesamt (KBA), ist nun auch für die AXION ICA-Turn Assist Abbiegeassistenzsysteme mit 10 Zoll Monitor eine Förderung möglich.

Die ABE wurde unabhängig vom Fahrzeugtyp erteilt, jedoch ist der folgende Verwendungsbereich definiert:
NFZ Klasse N2 und N3 sowie Kraftomnibusse (M2 & M3) mit mehr als 9 Sitzplätzen einschließlich Fahrerplatz, welche den folgenden Einbaubedingungen gerecht werden. Das System muss komplett an dem Fahrzeug verbaut sein, in dem der Fahrer die Warnung erhält.

• Die Kamera muss innerhalb des Abstandes von min. 0,2 m – max. 6,0 m Entfernung zur Fahrzeugvorderkante positioniert sein.
• Die minimale Anbauhöhe beträgt 2,0 m.
• Die maximale Anbauhöhe beträgt 4,0 m.
• weitere Angaben sind in der Anleitung beschrieben.

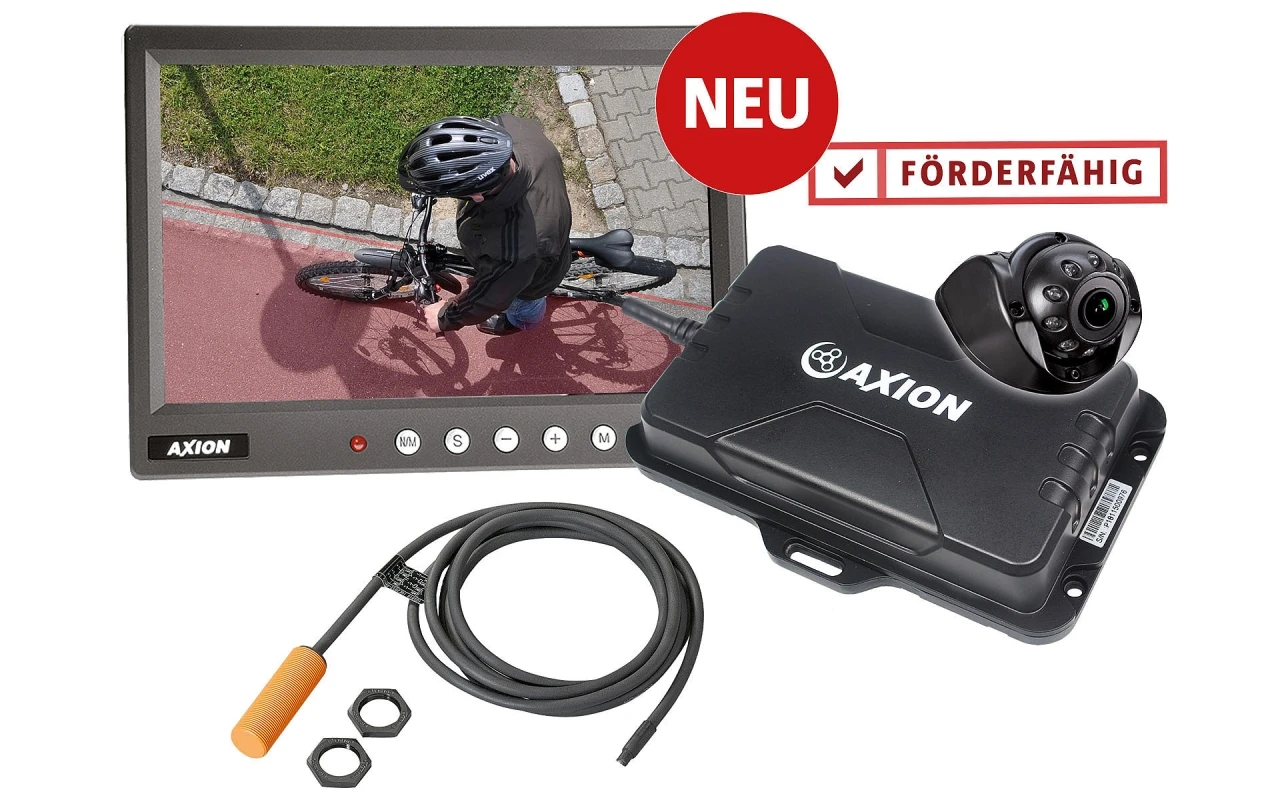

Das Abbiege-Assistenz-System (AAS) ist ein kamerabasiertes System, bestehend aus einer Seitenkamera zur Beobachtung des Überwachungsbereichs, einem Monitor zur Darstellung des Kamerabildes und einer ECU (Steuereinheit), welche durch einen intelligenten Softwarealgorithmus die Informationen im Kamerabild auswertet und bei definiert gefährlichen Vorkommnissen eine Warnung auslöst.

Funktionsweise:

• Die Kamera des ICA-Systems erfasst den Bereich neben dem Fahrzeug und überwacht beim Abbiegevorgang einen bei der Installation definierten Bereich neben dem Fahrzeug.
• Das ICA-Turn Assist System erkennt mittels eines softwarebasierten Algorithmus in diesem Bereich Bewegungen welche als definiert gefährlich eingestuft werden und warnt den Fahrer sowohl optisch als auch akustisch, durch die farbliche Veränderung des Überwachungsbereichs im 10 Zoll Monitor, von grün
• auf rot, und akustisch über den im Lieferumfang enthaltenen Buzzer.

Das System verfügt einen Lenkwinkelsensor. Es ist bei einem halben Lenkeinschlag, respektive einem Kurvenradius von ≤10m aktiviert.

Weiter verfügt das System über einen Eingang für eine Rückfahrkamera, welcher optional genutzt werden kann. Sofern keine Rückfahrkamera mit dem System verwendet wird kann auf Wunsch auch die Seitenkamera der ICA Turn Assist beim rückwärts rangieren angezeigt werden.

Optional besteht noch die Möglichkeit mittels der ICA-WLED, einer Warn-LED, den Fahrer zusätzlich zu warnen. Diese empfehlen wir als Zubehör.

Optionales Zubehör:

• ICA-WLEDLED Warn-Indikator zur Montage an der A-Säule
• ICA-SWS-BRMontagehalter für Lenkwinkelsensor (Diverse Ausführungen für verschiedene Fahrzeugtypen)
• AVS-ControllerBedieneinheit zur Einstellung des Systems bei der Montage
• Rückfahrkameradiverse AXION Modelle möglich

ICA-B2CH Control Box:

• Video-Eingang2
• Video-Ausgang1
• Format Video-AusgangPAL/NTSC(Auto)
• Stormversorgung12/24 V
• Stromverbrauch<15W
• Betriebstemperatur-40°C to + 85° C
• SchutzklasseIP68
• Maße170(L) x 120(W)x40(H)mm
• Gewicht497 g

DBC 1140202B (150°) Kamera:

• Bild1/4 “ color CCD
• Auflösung(Pixel)PAL:752(H)*582(V)
• Lens150° (horizontal) 1.61mm, F2.5
• 9 LED`s für Nachtsicht>8m
• Horizontale Auflösung600 TV-Linien
• SchutzklasseIP 68
• SynchronisationIntern
• Signal-Rausch-Verhältnis>46dB(AGC aus)
• StromversorgungDC12 V
• Stromverbrauch<2.5 W
• Betriebstemperatur-30°C to + 70° C
• Lagertemperatur-40°C to + 80° C
• Maße85(L)*78(W)*97(D)MM
• Gewicht235 g

CRV 1010 Monitor:

• Bildschirmdiagonale10,1 Zoll
• Auflösung1024 x 600
• Bildhelligkeit450 cd/m2
• BildspiegelungJa
• BildnormPAL / NTSC
• Tag-/NachtumschaltungJa,Sensor
• LautsprecherJa
• Kamera-Eingang2x AXION Mini-Din
• Spannungsversorgung10-30 V
• Stromverbrauch<7W
• Betriebstemperatur-20 °C bis + 70 °C
• OSD (Bedienmenü)7 Sprachen
• Abmessungen (LxBxH)255x183x42 mm
• Gewichtca. 720 g
• Prüfzeichen, ZertifikateECE-R10
