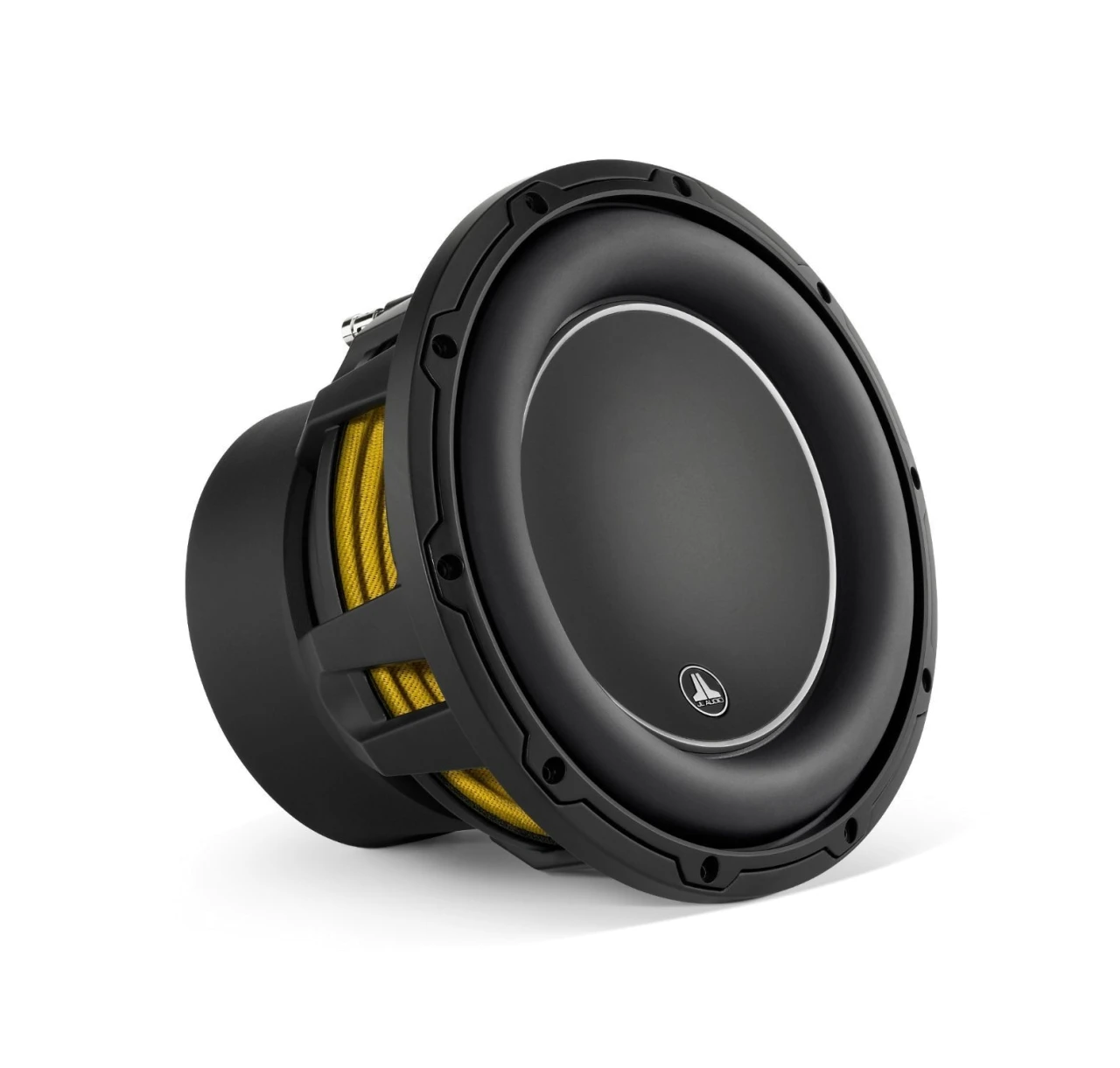

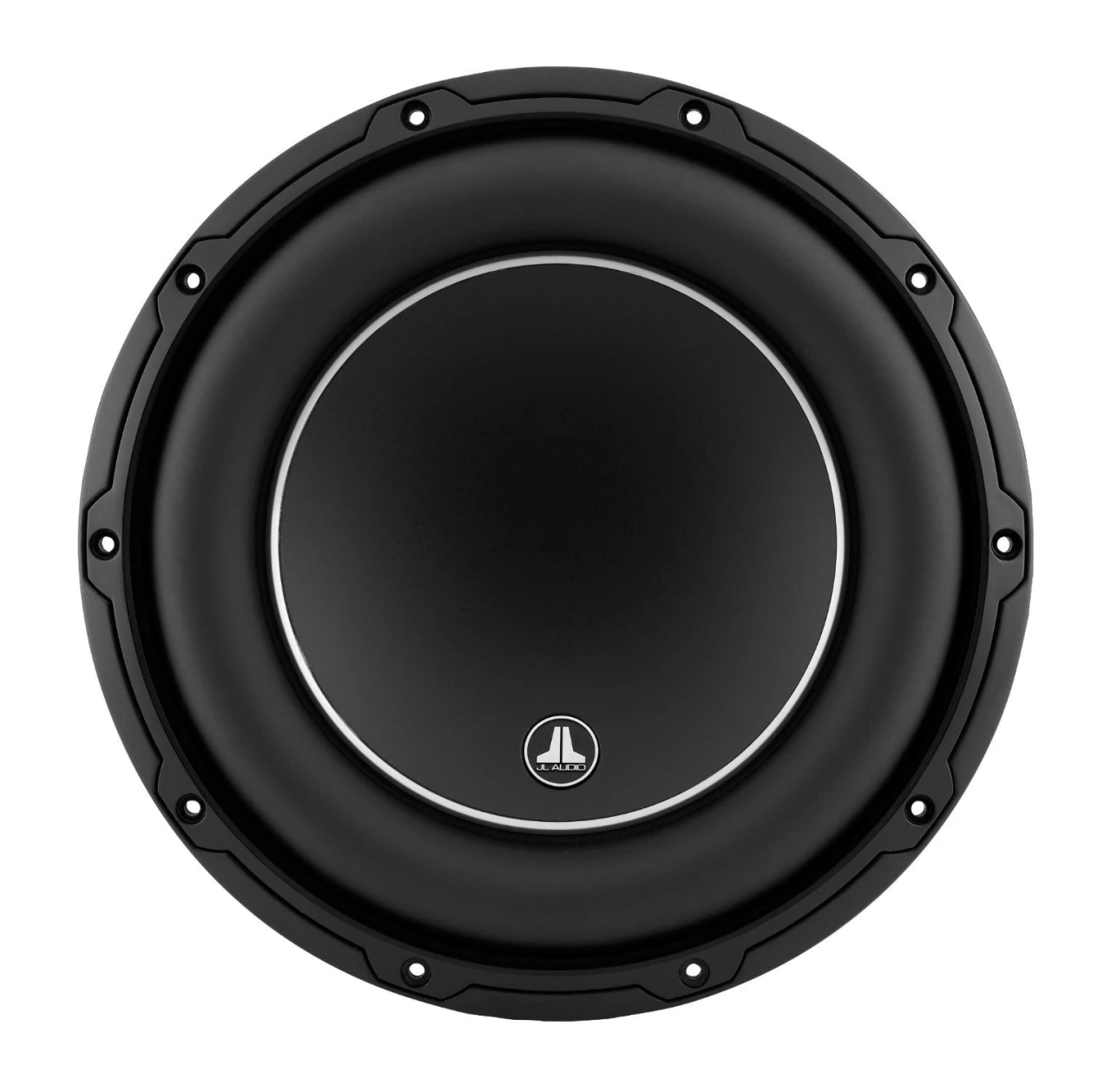

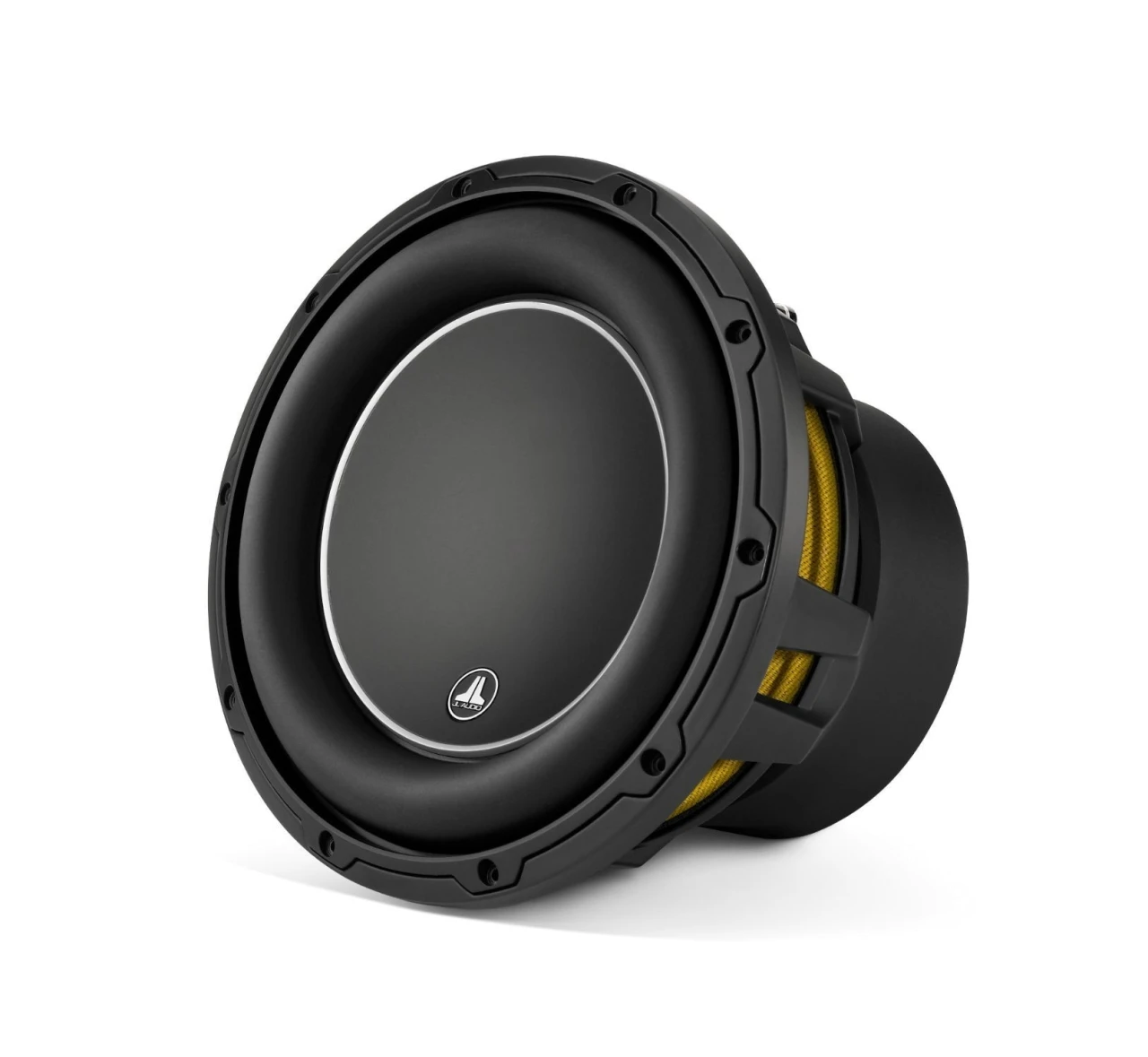

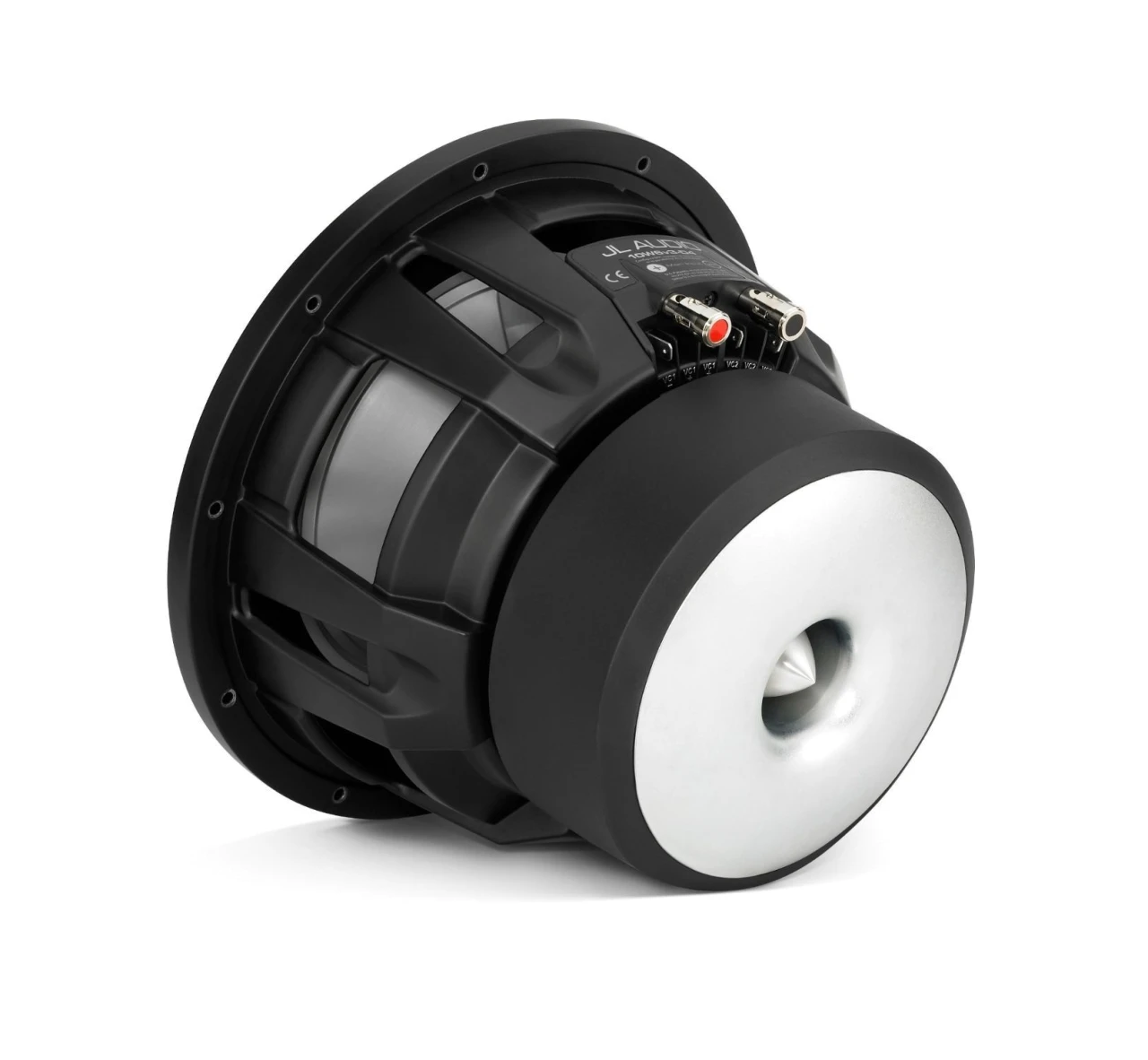

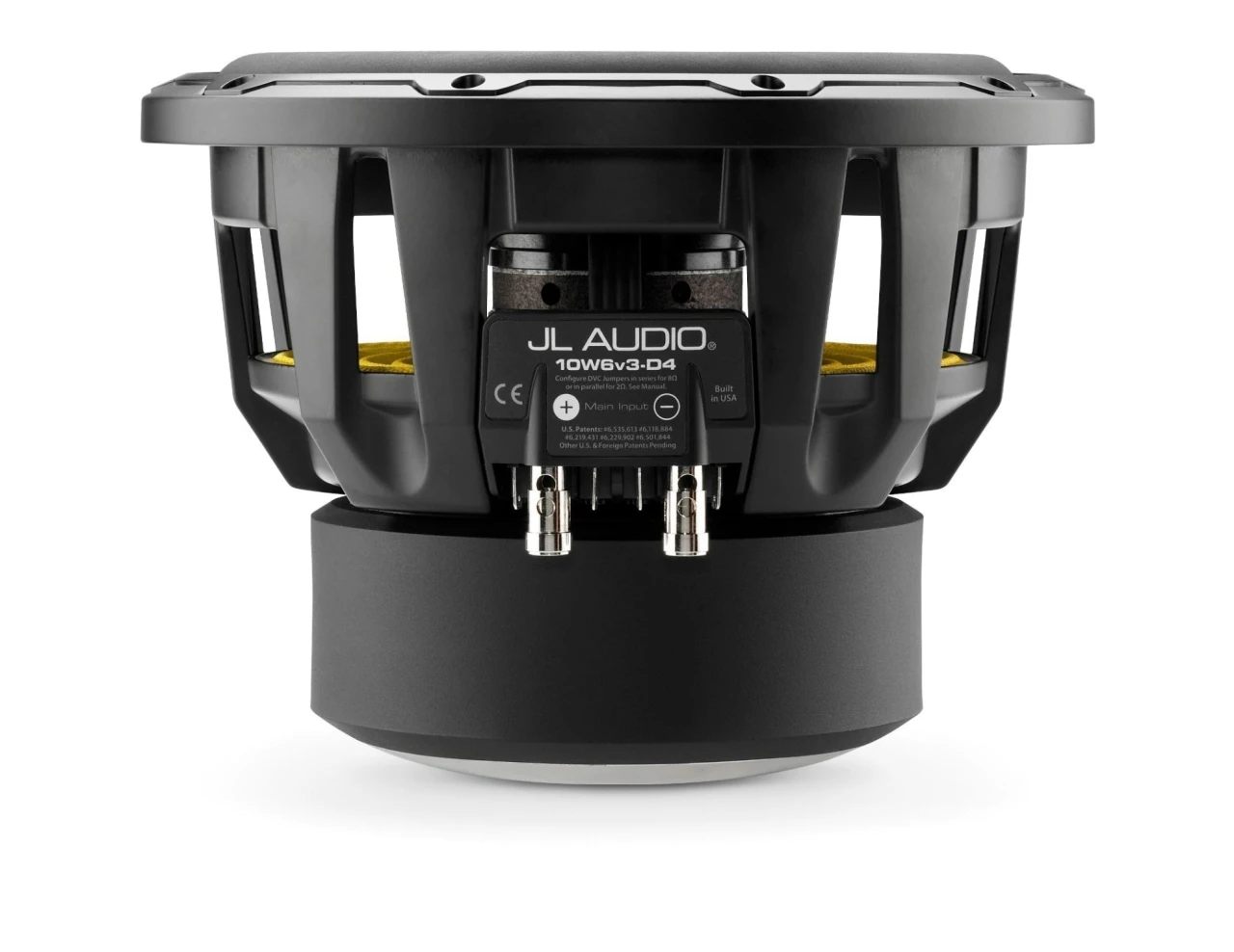

JL Audio – 10W6V3-D4

10W6V3-D4

10″ W6 Poly Subwoofer 600W mit 2×4 Ohm (D4)

• W6v3 10-Zoll-Subwoofer (600 W, dual 4 Ω Schwingspulen)
• Wenn Sie einen Subbass von höchster Qualität in einer sehr kompakten Gehäuseanwendung reproduzieren möchten, ist der 10W6v3 die ultimative Wahl.
• Dieser hochentwickelte Subwoofer bietet mehrere Technologien, die mit den Flaggschiff-Subwoofern W7AE geteilt werden, um starke Vorteile bei Motorlinearität und Aufhängungsverhalten zu erzielen.
• In Kombination mit einem sehr effizienten Kühlkreislauf sorgen sie für eine reduzierte Verzerrung und eine hervorragende dynamische Balance.
• Der 10W6v3 wird am besten mit Verstärkerleistungen im Bereich von 200W – 600W eingesetzt und ist für den Betrieb in einem abgedichteten Gehäuse mit nur 15,6 l (0,55 cu. ft.) Volumen oder einem 21,2 l (0,75 cu. ft.) Bassreflexgehäuse optimiert.
• Größere Auslenkungsfähigkeit und höhere Belastbarkeit unterscheiden ihn von JL´s 10W3v3 10-Zoll-Subwoofer und ermöglichen eine höhere Leistung.
• Dual 4 Ω Schwingspulen ermöglichen den Einsatz des W6v3 als 2 Ω oder 8 Ω Treiber.

Allgemeine Spezifikationen:

• Dauerbelastbarkeit (RMS) : 600 W
• Empfohlene Verstärkerleistung (RMS) :200 – 600 W
• Nennimpedanz (Znom) : Dual 4 Ω

Physische Spezifikationen:

• Nenndurchmesser: 250 mm / 10,0 Zoll
• Gesamtdurchmesser (A): 267 mm / 10,5 Zoll
• Durchmesser der Montagebohrung (B) : 229 mm / 9,02 Zoll
• Lochkreisdurchmesser (C) : 250 mm / 9,86 Zoll
• Motor-Außendurchmesser (D): 172 mm / 6,76 Zoll
• Einbautiefe (E) : 175 mm (6,89 Zoll)
• Erforderlicher Lüftungsabstand hinter der Polkernbohrung: 13 mm / 0,50 Zoll
• Volumenverdrängung : 0,078 cu ft / 2,1 L
• Nettogewicht : 20 lb / 9,1 kg

Parameter:

• Freiluftresonanz (Fs) : 30,12 Hz
• Elektrisches „Q“ (Qes) : 0,543
• Mechanische „Q“ (Qms) : 9.228
• Gesamtgüte „Q“ (Qts) : 0,513
• Äquivalenzvolumen (Vas) : 0,821 cu ft / 23,25 L
• Einfache lineare Auslenkung (Xmax) : 0,75 Zoll/19 mm
• Referenz-Effizienz : 0,11%
• Wirkungsgrad (1 W / 1 m) : 82,7 dB SPL
• Effektive Membranfläche (Sd) : 0,0318 Quadratmeter
• Gleichstromwiderstand (Re) : 6.452 Ω

Gehäuseempfehlung für ein geschlossenes Gehäuse:

• Wandstärke: 19 mm / 0,75 Zoll
• Dicke der vorderen Schallwand: 19 mm / 0,75 Zoll
• Volumen (Netto-Int.) : 0,55 cu ft / 15,57 L
• Äußere Breite (W) : 318 mm / 12,5 Zoll
• Äußere Höhe (H): 318 mm / 12,5 Zoll
• Äußere Tiefe (D) : 267 mm (10,5 Zoll)
• F3 : 42,27 Hz
• Fc : 47,55 Hz
• Qtc : 0,8099

Gehäuseempfehlungen für ein Bassreflexgehäuse:

• Wandstärke: 19 mm / 0,75 Zoll
• Dicke der vorderen Schallwand: 19 mm / 0,75 Zoll
• Volumen (Netto-Int.) : 0,75 cu ft / 21,2 L
• Äußere Breite (W): 546 mm (21,5 Zoll)
• Äußere Höhe (H): 314 mm / 12.375 Zoll
• Äußere Tiefe (D) : 282 mm (11.125 in / 282 mm)
• Interne Schlitzanschlussbreite (SW) : 1,375 Zoll / 35 mm
• Interne Schlitzdurchlasshöhe (SH): 275 mm / 10,875 Zoll
• Interne Schlitzanschlusslänge (SL): 772 mm (30,40 Zoll)
• Länge der Portverlängerung (EL): 419 mm (16,5 Zoll)
• Abstimmfrequenz (Fb) : 39 Hz
• F3 : 33 Hz
