JL Audio – 12TW3-D4

12TW3-D4

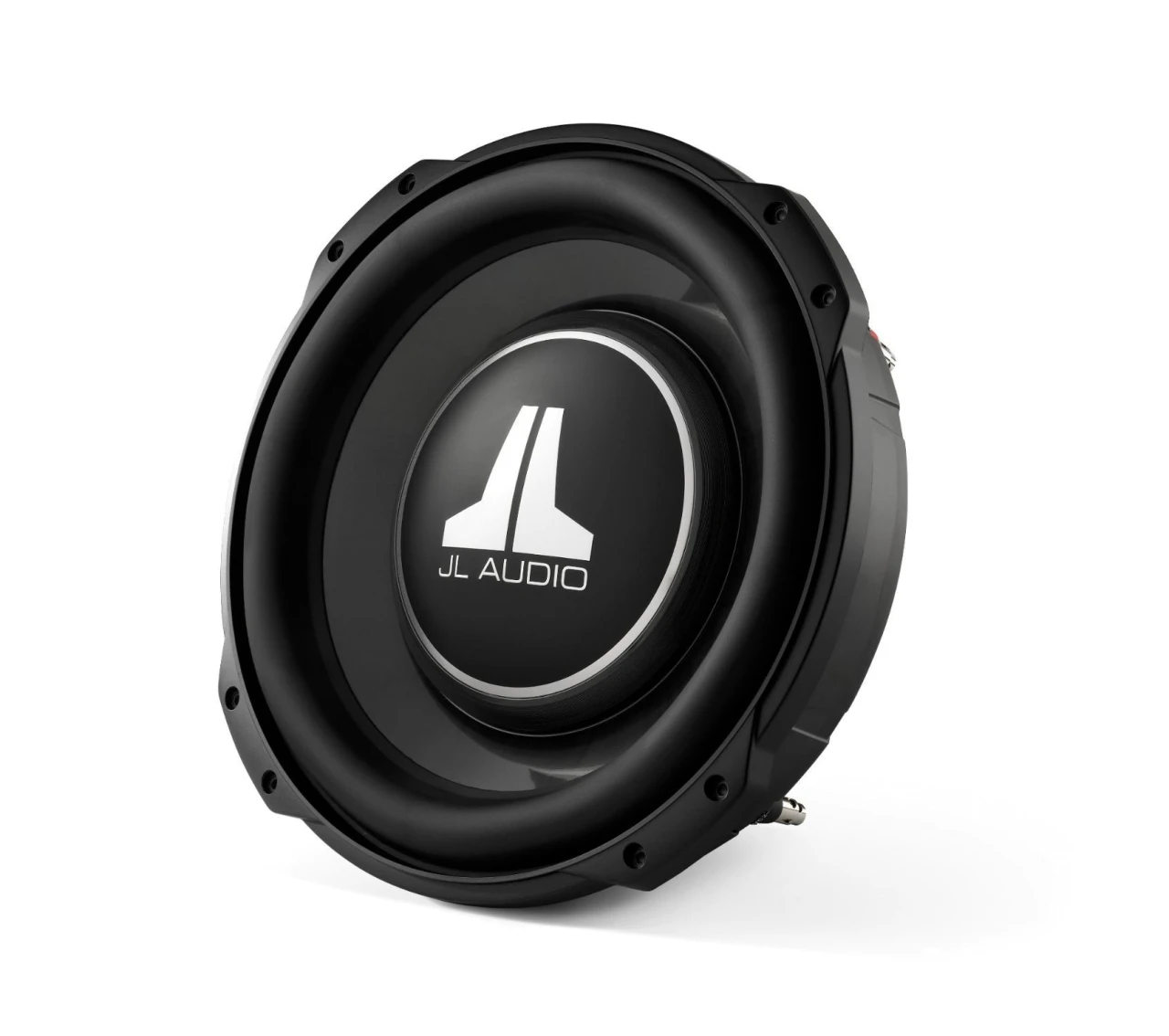

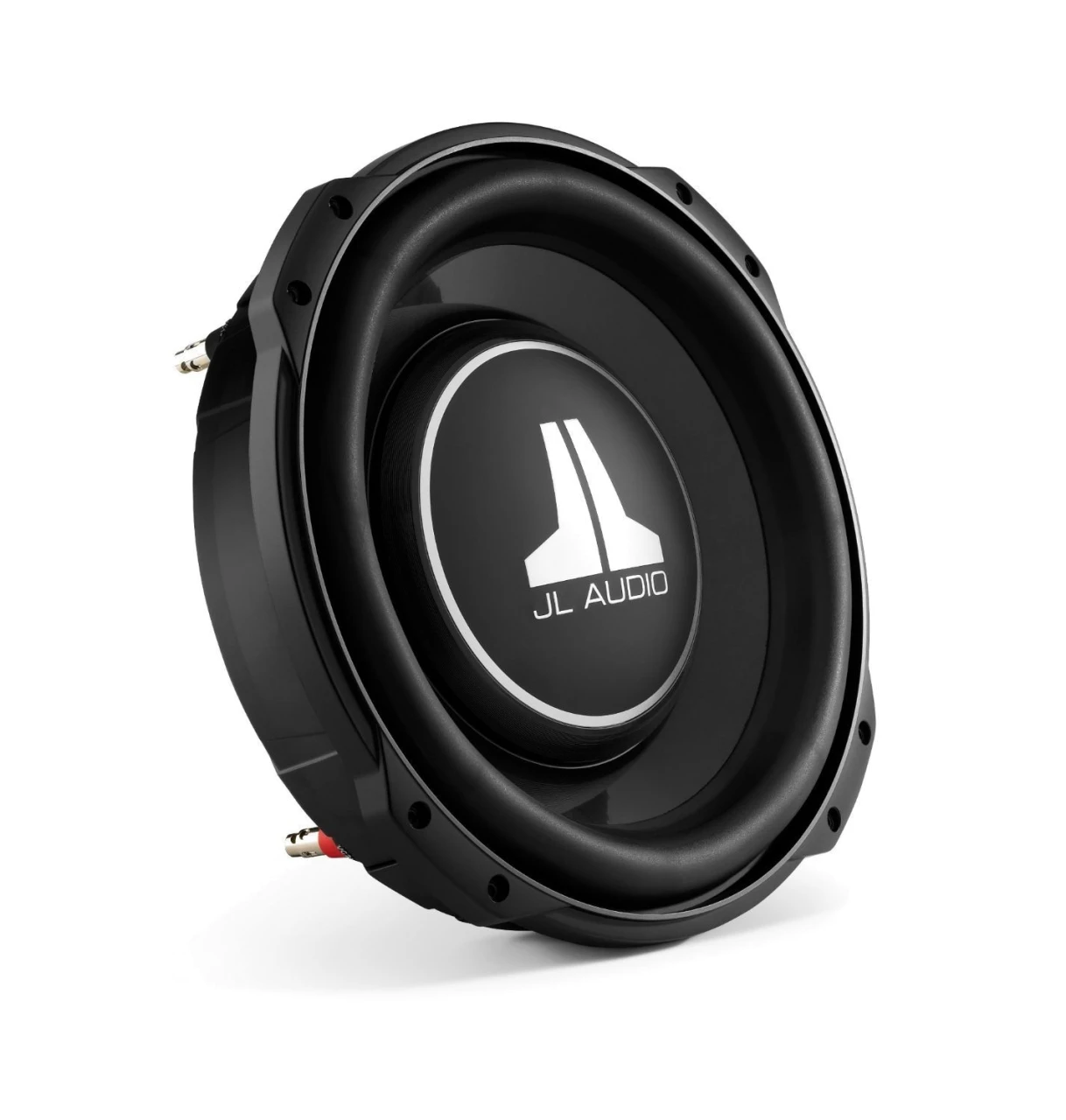

12″ TW3 Flach Subwoofer mit 400W und Dual 4 Ohm

• Aufbauend auf der Kerntechnologie JL´s TW5 Thin-Line-Subwoofer, bieten die TW3 eine leistungsstarke Kombination aus geringer Einbautiefe und hoher Auslenkung. Sie sind sogar in der Lage, größere Auslenkungen als die W3v3-Subwoofer zu realisieren.

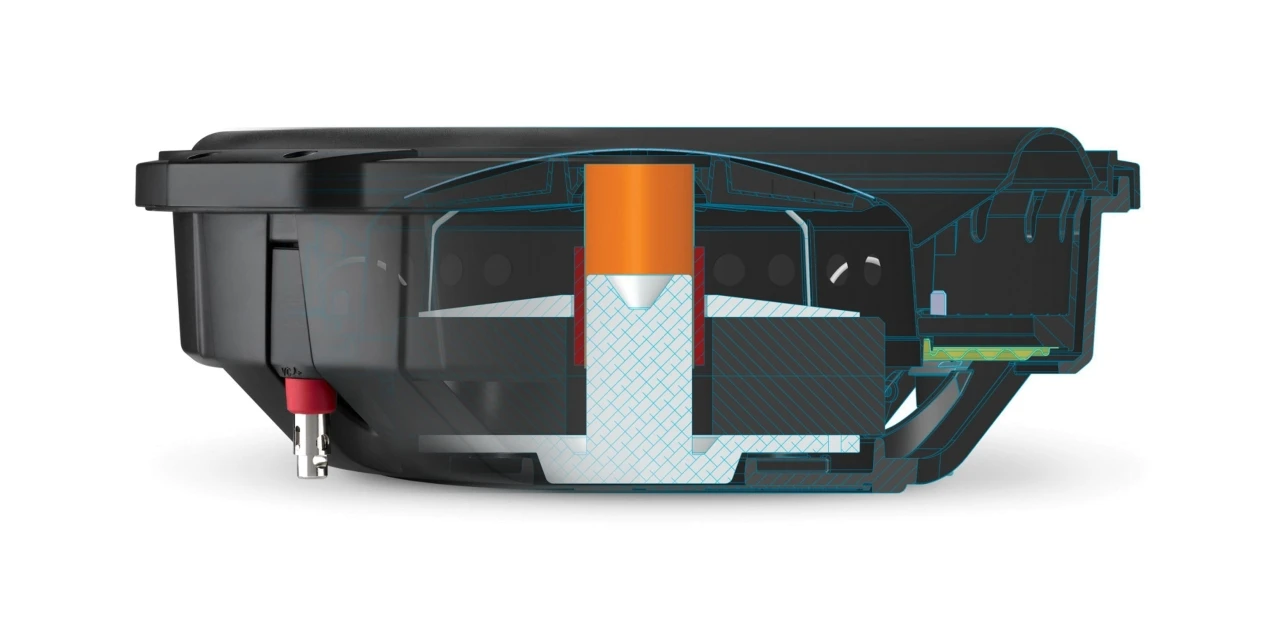

• Um diese bemerkenswerte Leistung zu ermöglichen, komprimiert die patentierte Thin-Line-Tieftönertechnologie von JL Audio die Architektur der TW3 durch eine in den spritzgegossenen Konuskörper eingebaute „Konzentrische Rohr“-Struktur. Diese Struktur unterstützt die Schwingspule und eine vollringförmige Spinne und ermöglicht gleichzeitig die Platzierung der großen Motorstruktur weiter vorne im Lautsprecher als bei herkömmlichen Konstruktionen.
• Die TW3 sind für kleine Gehäuse optimiert und bieten JL´s Laschen-Montage-Design, um die Konusfläche innerhalb ihrer Montagefläche zu maximieren.

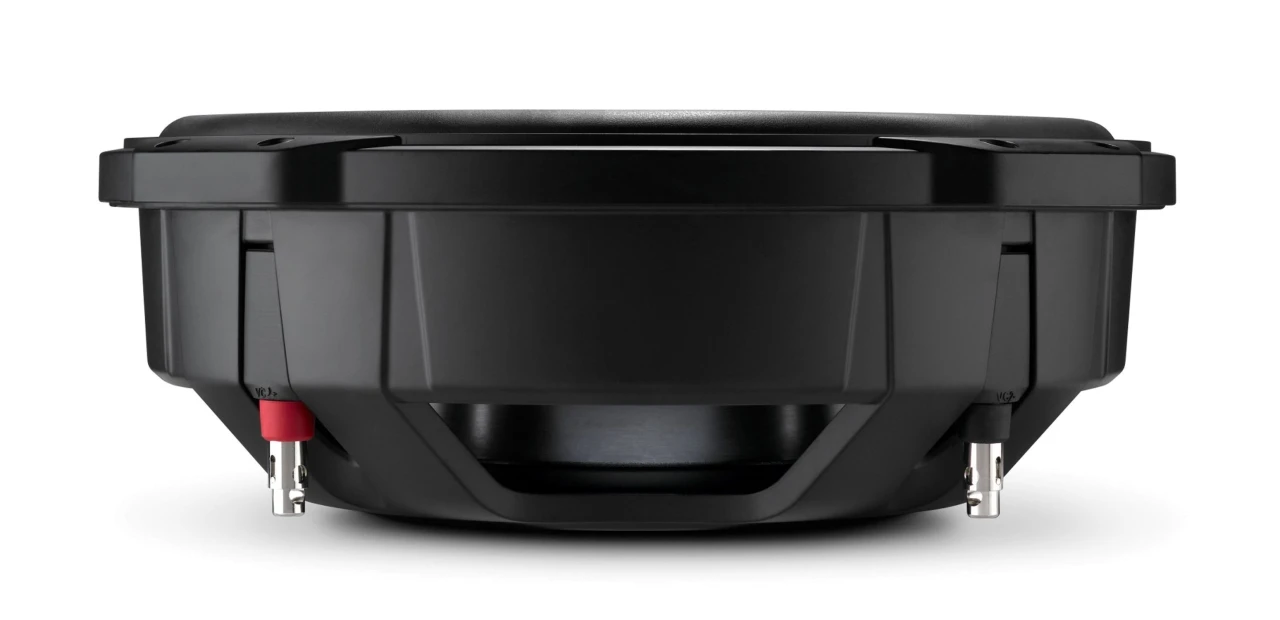

• Sehr geringe Einbautiefe (3,50 Zoll)
• Sehr kleine Anforderungen an das Volumen des abgedichteten Gehäuses
• Sehr lange lineare Auslenkung (0,60 In / 15,2 mm, One-Way lineare Auslenkung)
• DMA-optimierte Motorkonstruktionen
• Rahmen aus Gusslegierung

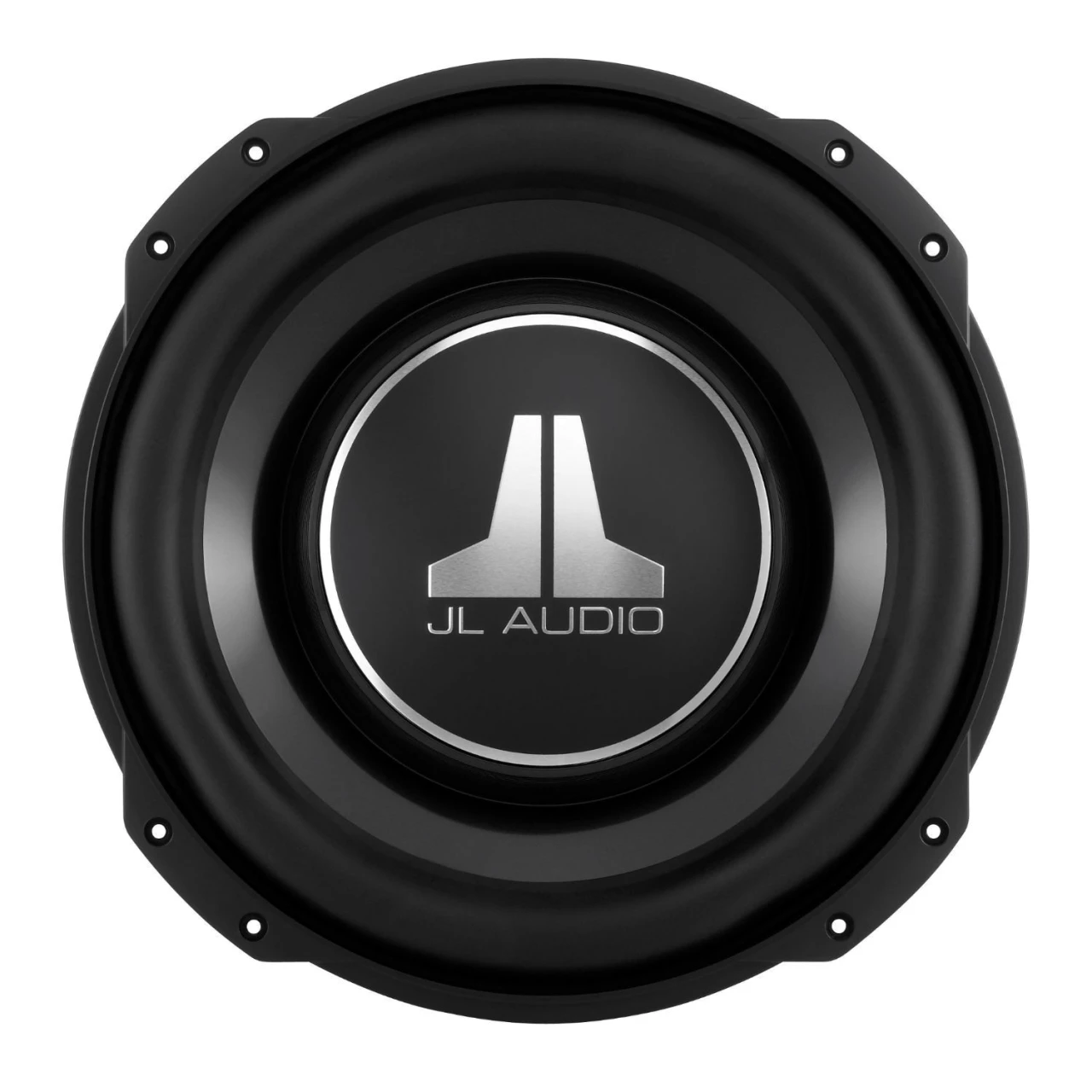

• Membran aus spritzgegossenem, glimmergefülltem Polypropylen
• Gummisicke

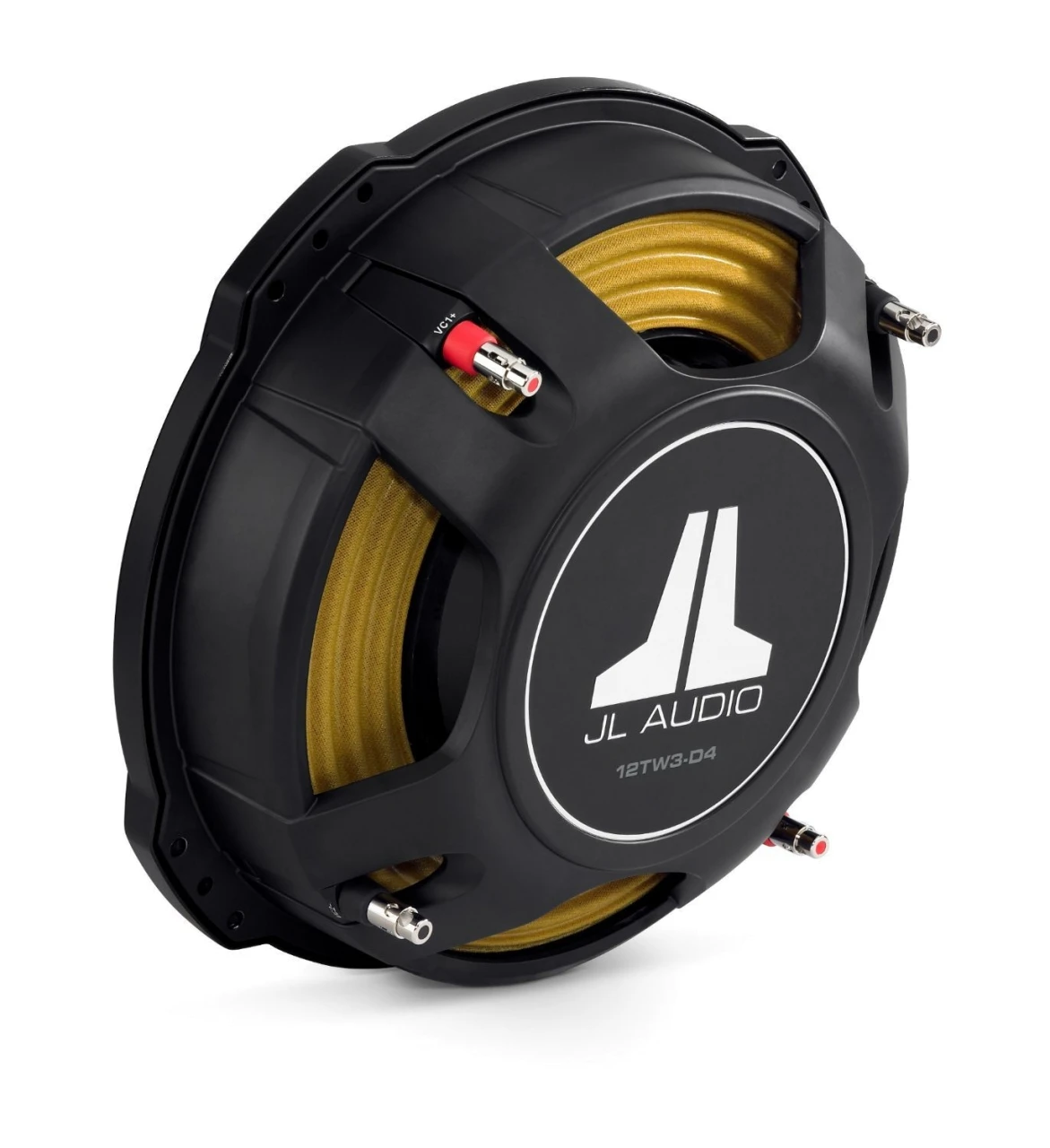

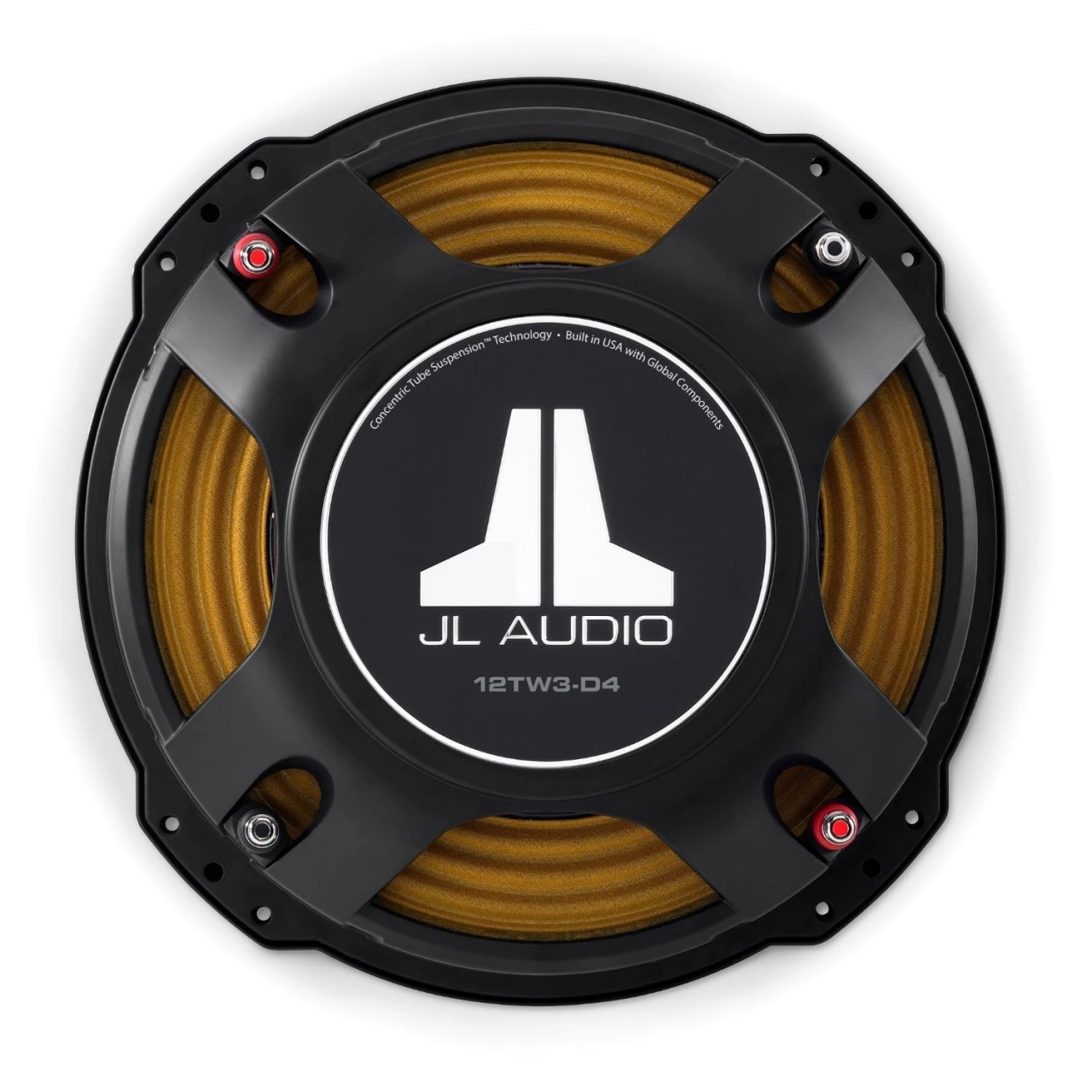

• Staubkappe und Rückdeckel aus Aluminiumlegierung mit JL-Audio-Logo
• In den USA in der JL Audio-Fabrik in Miramar, Florida, mit globalen Komponenten präzisionsgefertigt

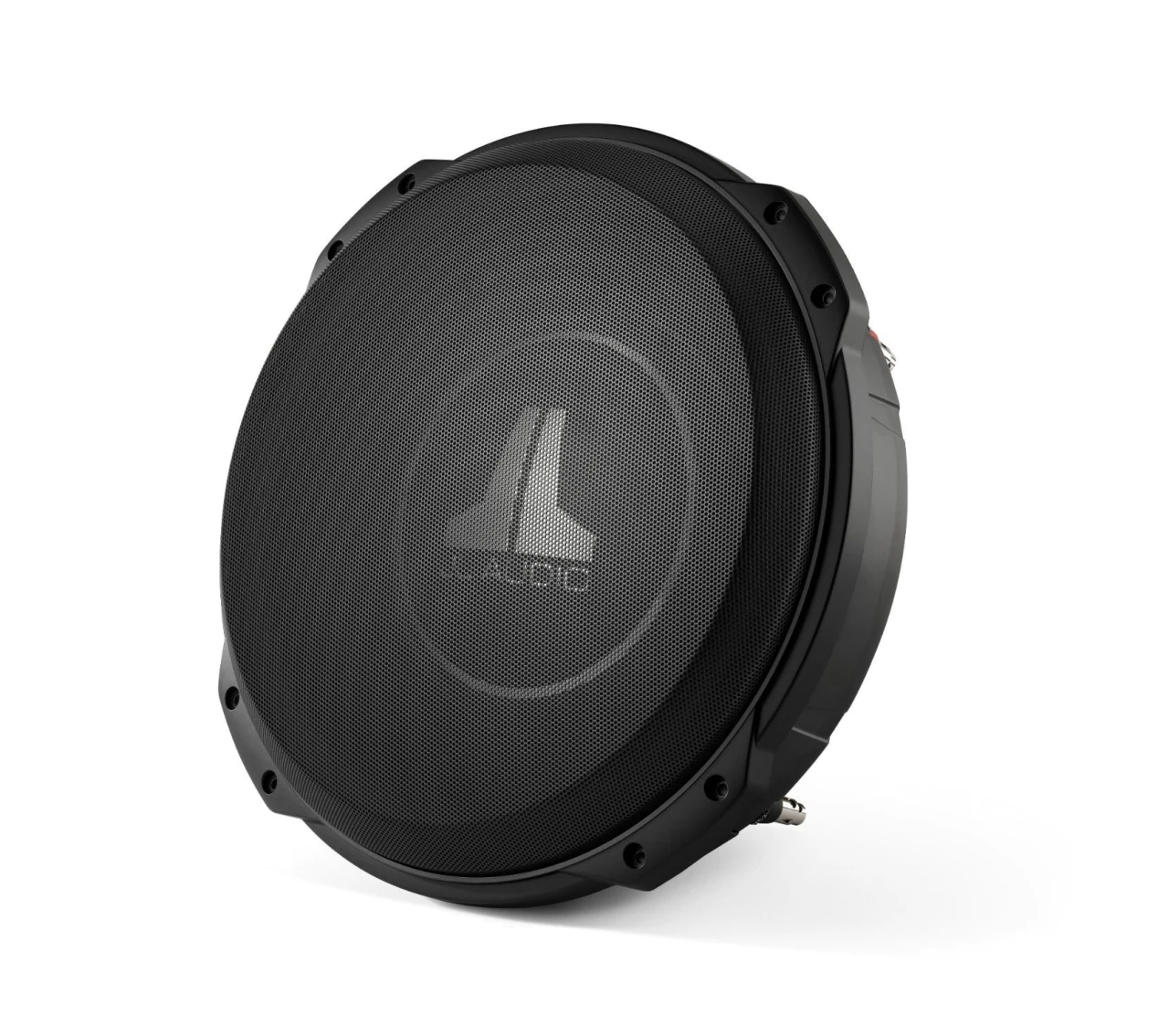

• SGR-12TW3 Gitter optional

Allgemeine Spezifikationen:

• Dauerbelastbarkeit (RMS) : 400 W
• Empfohlene Verstärkerleistung (RMS) : 200 – 400 W
• Nennimpedanz (Znom) : Dual 4 Ω

Physische Spezifikationen:

• Nenndurchmesser : 12 Zoll / 300 mm
• Gesamtdurchmesser (A) : A1: 335 mm / 13,2 Zoll
• Minimaler Durchmesser A2 : 318 mm / 12,5 Zoll
• Einbaudurchmesser (B) : 295 mm / 11,625 Zoll
• Lochkreisdurchmesser (C) : 318 mm / 12,5 Zoll
• Motor-Außendurchmesser (D): 156 mm / 6,125 Zoll
• Einbautiefe (E) : 89 mm (3,5 Zoll)
• Volumenverdrängung : 0,029 cu ft / 0,82 L
• Nettogewicht : 14,9 lb / 6,8 kg

Parameter:

• Free Air Resonanzfrequenz (Fs) : 26,46 Hz
• Elektrisches „Q“ (Qes) : 0,558
• Mechanisches „Q“ (Qms) : 10.766
• Gesamtgüte „Q“ (Qts) : 0,531
• Äquivalenzvolumen (Vas) : 1,72 cu ft / 48,73 L
• One-Way lineare Auslenkung (Xmax) : 0,6 Zoll / 15,2 mm
• Wirkungsgrad (1 W / 1 m) : 84,11 dB SPL
• Membranfläche (Sd) : 0.0539 Quadratmeter
• Gleichstromwiderstand (Re) : 9.280 Ω

Geschlossene Gehäusespezifikationen:

• Wandstärke: 19 mm / 0,75 Zoll
• Dicke der vorderen Schallwand: 19 mm / 0,75 Zoll
• Volumen (Netto-Int.) : 0,80 cu ft / 22,7 L
• Äußere Breite (W) : 540 mm / 21,25 Zoll
• Äußere Höhe (H) : 406 mm (16 Zoll)
• Äußere Tiefe (D) : 6,5 Zoll / 165 mm
• F3 : 37,99 Hz
• Fc : 46,97 Hz
• Qtc : 0,9426

Spezifikationen für Bassreflexgehäuse:

• Wandstärke: 19 mm / 0,75 Zoll
• Dicke der vorderen Schallwand: 19 mm / 0,75 Zoll
• Volumen (Netto-Int.) : 0,95 cu ft / 26,9 L
• Äußere Breite (W): 762 mm (30 Zoll)
• Äußere Höhe (H) : 422 mm / 16.625 Zoll
• Äußere Tiefe (D) : 6,50 Zoll / 165 mm
• Interne Schlitzanschlussbreite (SW): 127 mm / 5 Zoll
• Interne Schlitzdurchlasshöhe (SH): 64 mm / 2,50 Zoll
• Interne Schlitzanschlusslänge (SL): 794 mm (31,25 Zoll)
• Länge der Portverlängerung (EL): 660 mm / 26 Zoll
• Abstimmfrequenz (Fb) : 32,14 Hz
• F3 : 32,52 Hz
