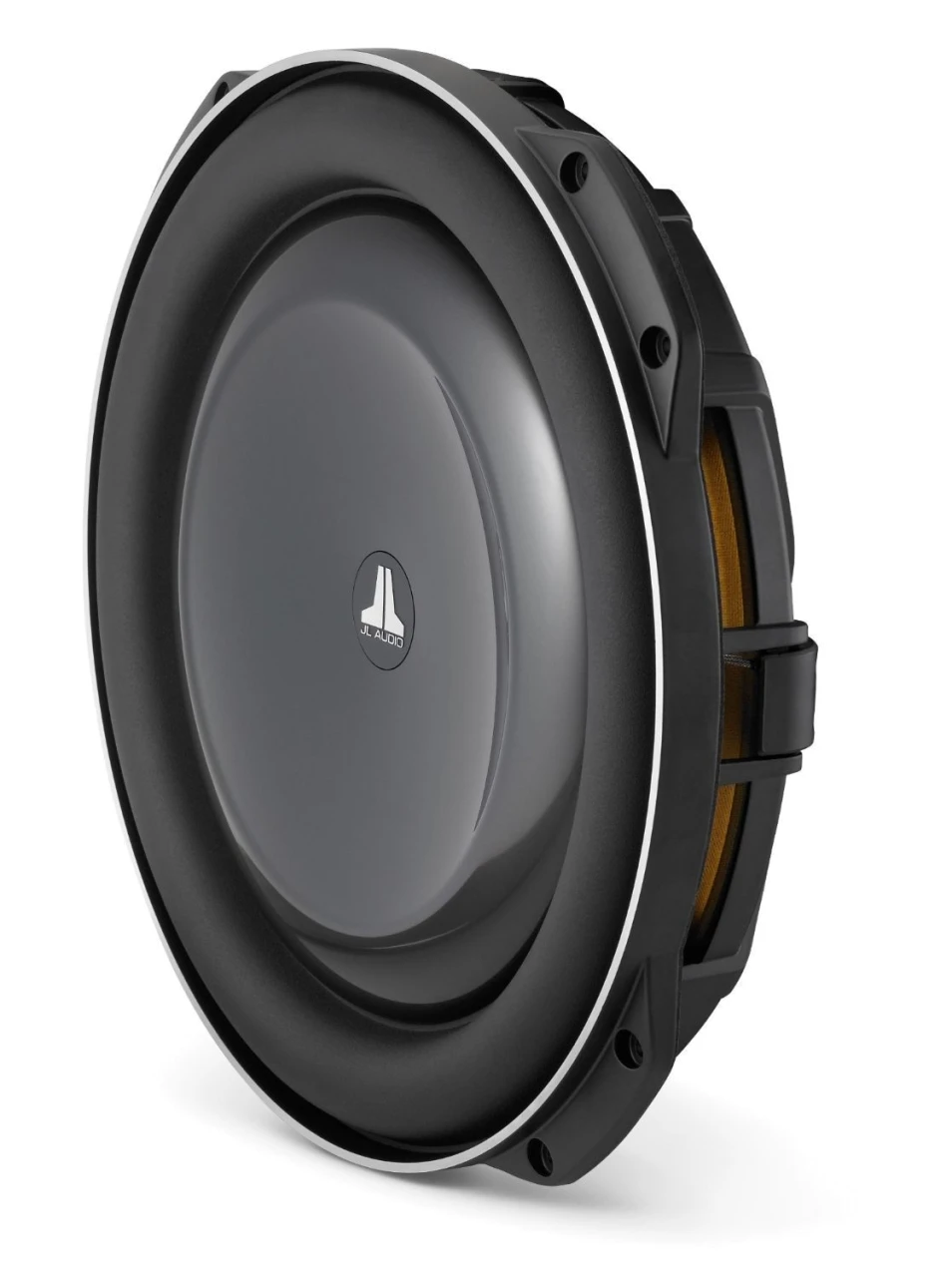

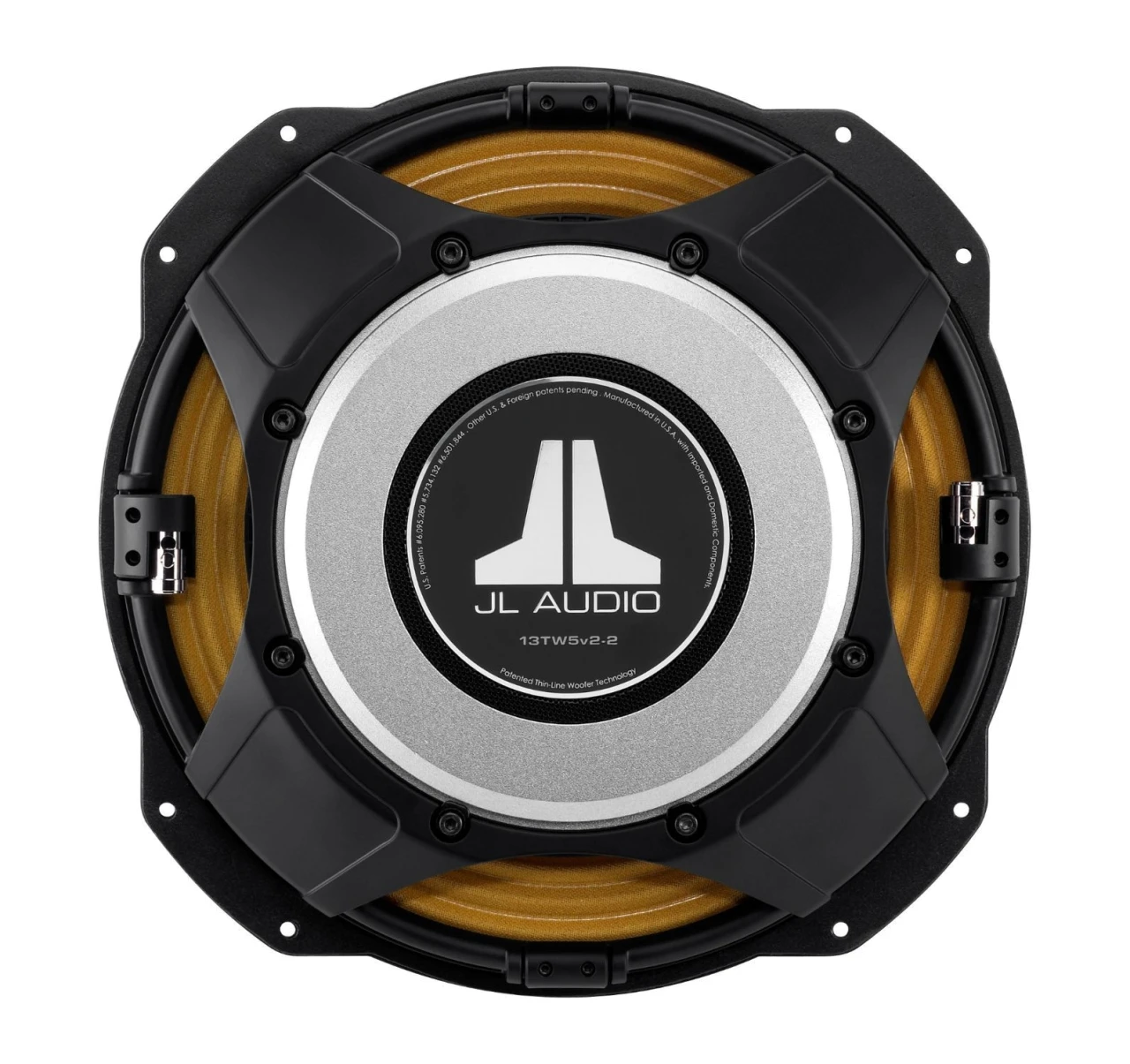

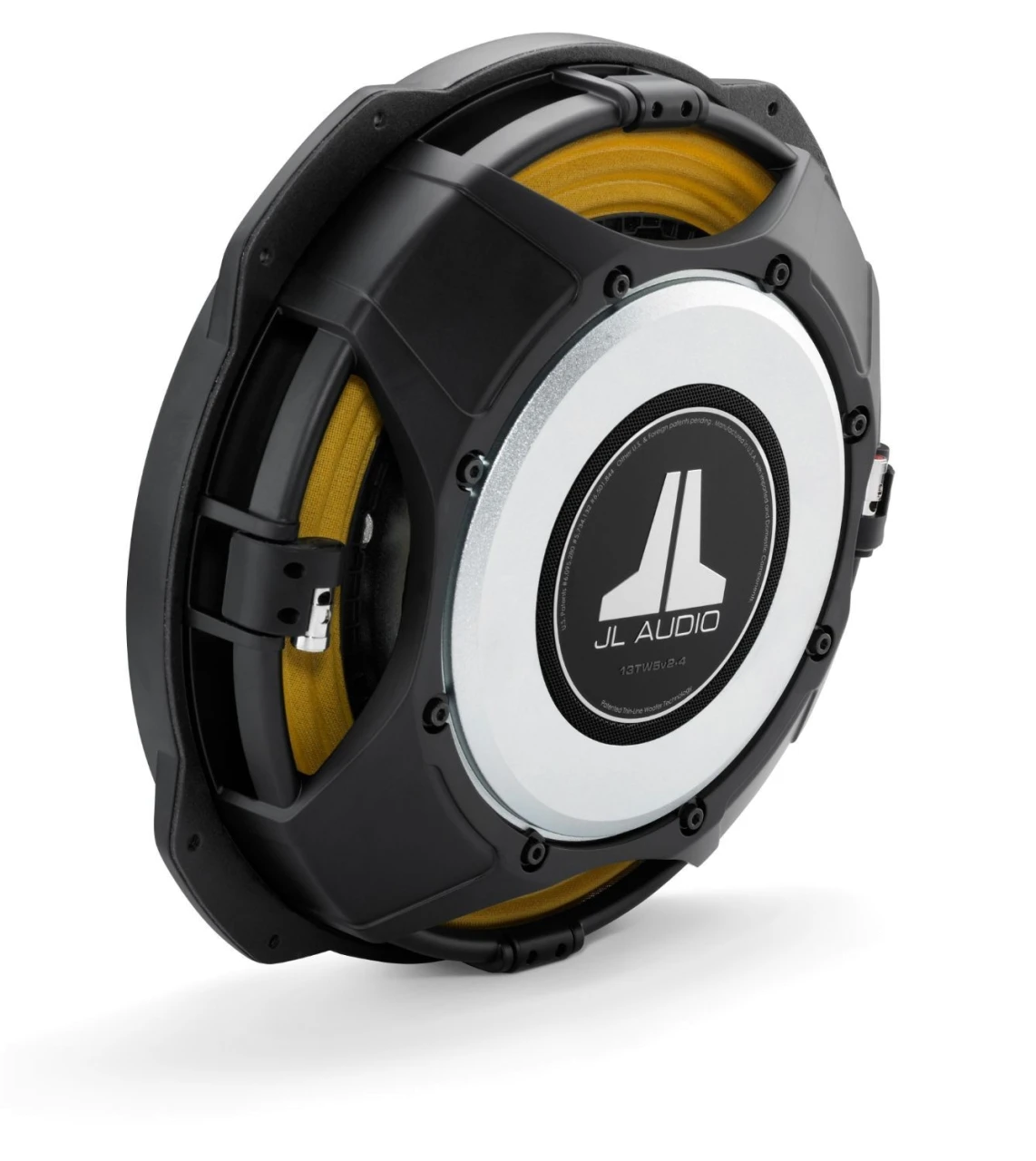

JL Audio – 13TW5V2-2

13TW5V2-2

13.5″ TW5 Flach Subwoofer mit 600W @ 2 Ohm

• JL´s patentierte Thin-Line-Tieftonlautsprechertechnologie komprimiert die Architektur des 13TW5v2 mit einer „konzentrischen Rohr“-Struktur, die die Schwingspule mit 7 Zoll Durchmesser und die Aufhängungsbefestigungen trägt.
• Dies ermöglicht es, die große Motorstruktur viel weiter vorne im Lautsprecher zu platzieren als bei herkömmlichen Konstruktionen und gleichzeitig eine ausgezeichnete lineare Auslenkbarkeit und mechanische Stabilität zu erreichen.
• Um noch mehr Leistung aus dieser Technologie herauszuholen, verbessert der v2 den ursprünglichen 13TW5 mit einer um 13% größeren linearen Auslenkung.
• Das Chassis aus Gusslegierung wurde ebenfalls modifiziert, um eine höhere Festigkeit zu erzielen, und der neu gestaltete Motor verfügt jetzt über eine ringförmige Entlüftung.
• Der v2 ist auch in Versionen mit einer 2-Ohm- und einer 4-Ohm-Schwingspule erhältlich, um einer Vielzahl von Anwendungen gerecht zu werden.
• In Übereinstimmung mit seiner Mission „enge Räume“ ist der 13TW5v2 für Gehäuse optimiert, die weitaus kleiner sind, als die meisten 12/13-Zoll-Tieftöner benötigen, und nur etwas größer als der Luftraumbedarf eines typischen, kleinen 10-Zoll-Tieftöners sind.
• Das Montagesystem ist so konstruiert, dass es ungefähr in die gleiche Grundfläche wie ein typischer 12-Zoll-Tieftöner passt.
• Der 13TW5v2 wird am besten mit Verstärkerleistungen im Bereich von 250W – 600W eingesetzt und ist für den Betrieb in einem 22,7 l (0,80 cu. ft.) abgedichteten Gehäuse optimiert.
• Noch nie war ein derart hochwertiger Sub-Bass in den anspruchsvollsten Installationsanwendungen möglich.

Allgemeine Spezifikationen:

• Dauerbelastbarkeit (RMS) : 600 W
• Empfohlene Verstärkerleistung (RMS) : 250 – 600 W
• Nennimpedanz (Znom) : 2 Ω

Physische Spezifikationen:

• Nenndurchmesser: 345 mm / 13,5 Zoll
• Gesamtdurchmesser (A) : A1: 14,2 Zoll / 361 mm
• Minimaler Durchmesser A2: 13,0 Zoll / 330 mm
• Einbaudurchmesser (B) : 318 mm / 12,5 Zoll
• Lochkreisdurchmesser (C) : 343 mm (13,5 Zoll)
• Motor-Außendurchmesser (D): 171 mm / 6,75 Zoll

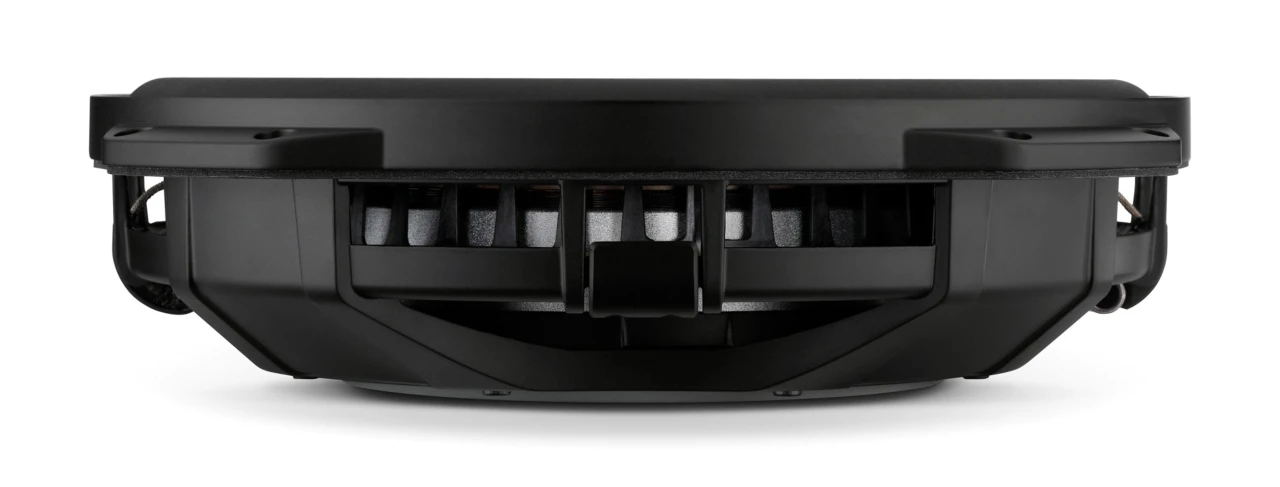

• Einbautiefe (E) : 2,625 Zoll / 67 mm
• Volumenverdrängung : 0,052 cu ft / 1,47 L
• Nettogewicht : 20,5 lb / 9,3 kg

Parameter:

• Free Air Resonanzfrequenz (Fs) : 25,95 Hz
• Elektrisches „Q“ (Qes) : 0,51
• Mechanisches „Q“ (Qms) : 10,648
• Gesamtgüte „Q“ (Qts) : 0,479
• Äquivalenzvolumen (Vas) : 2.26 cu ft / 64.00 L
• One-Way lineare Auslenkung (Xmax) : 0,433 Zoll / 11 mm
• Wirkungsgrad : 0,23%
• Wirkungsgrad (1 W / 1 m) : 85,51 dB SPL
• Membranfläche (Sd) : 0,0634 Quadratmeter
• Gleichstromwiderstand (Re) : 2.100 Ω

Geschlossene Gehäusespezifikationen:

• Wandstärke: 19 mm / 0,75 Zoll
• Dicke der vorderen Schallwand: 19 mm / 0,75 Zoll
• Volumen (Netto-Int.) : 0,80 cu ft / 22,66 L
• Äußere Breite (W): 483 mm (19 Zoll)
• Äußere Höhe (H) : 381 mm (15 Zoll)
• Äußere Tiefe (D) : 7,75 in / 197 mm
• F3 : 41,18 Hz
• Fc : 50,75 Hz
• Qtc : 0,937
