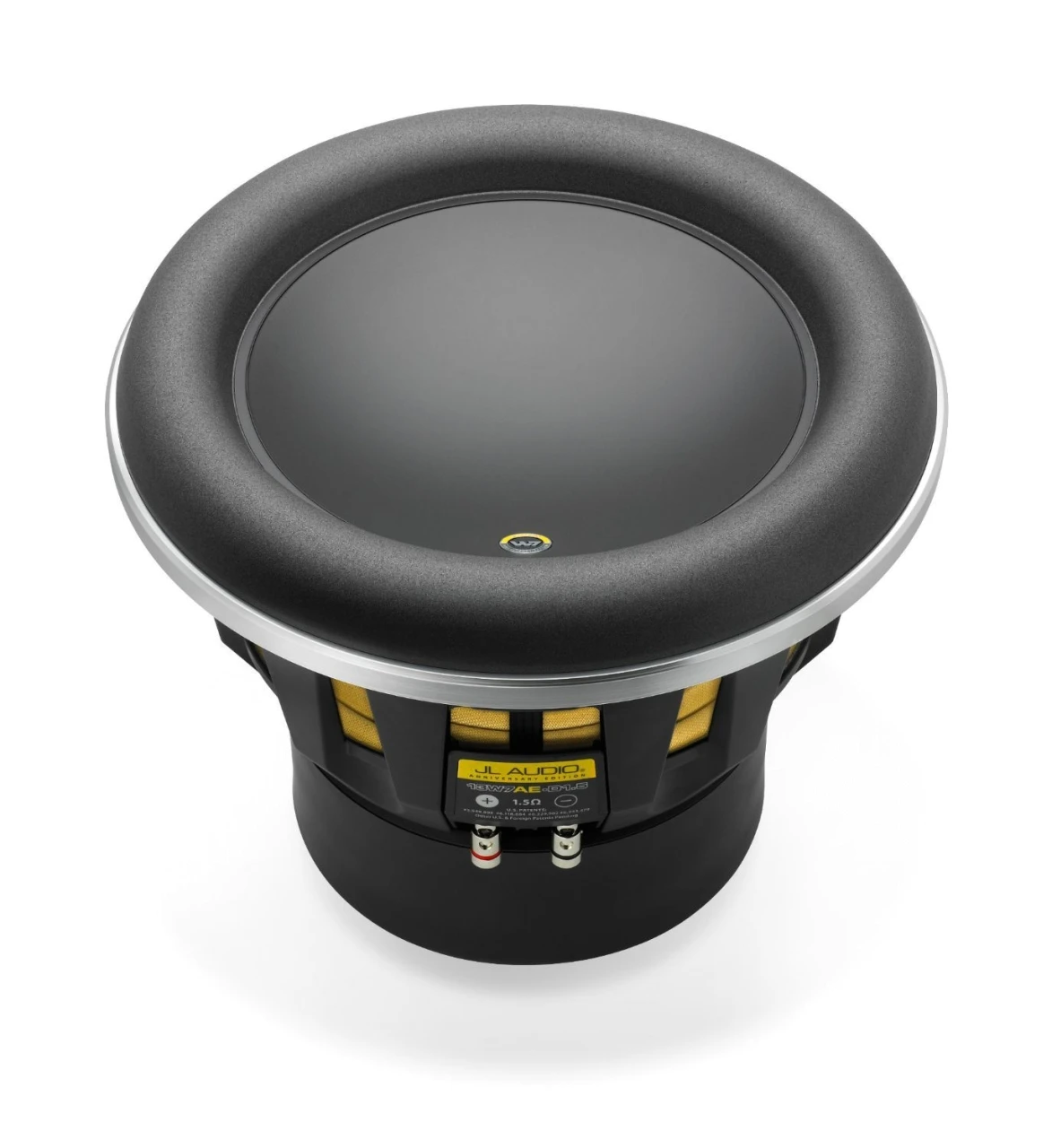

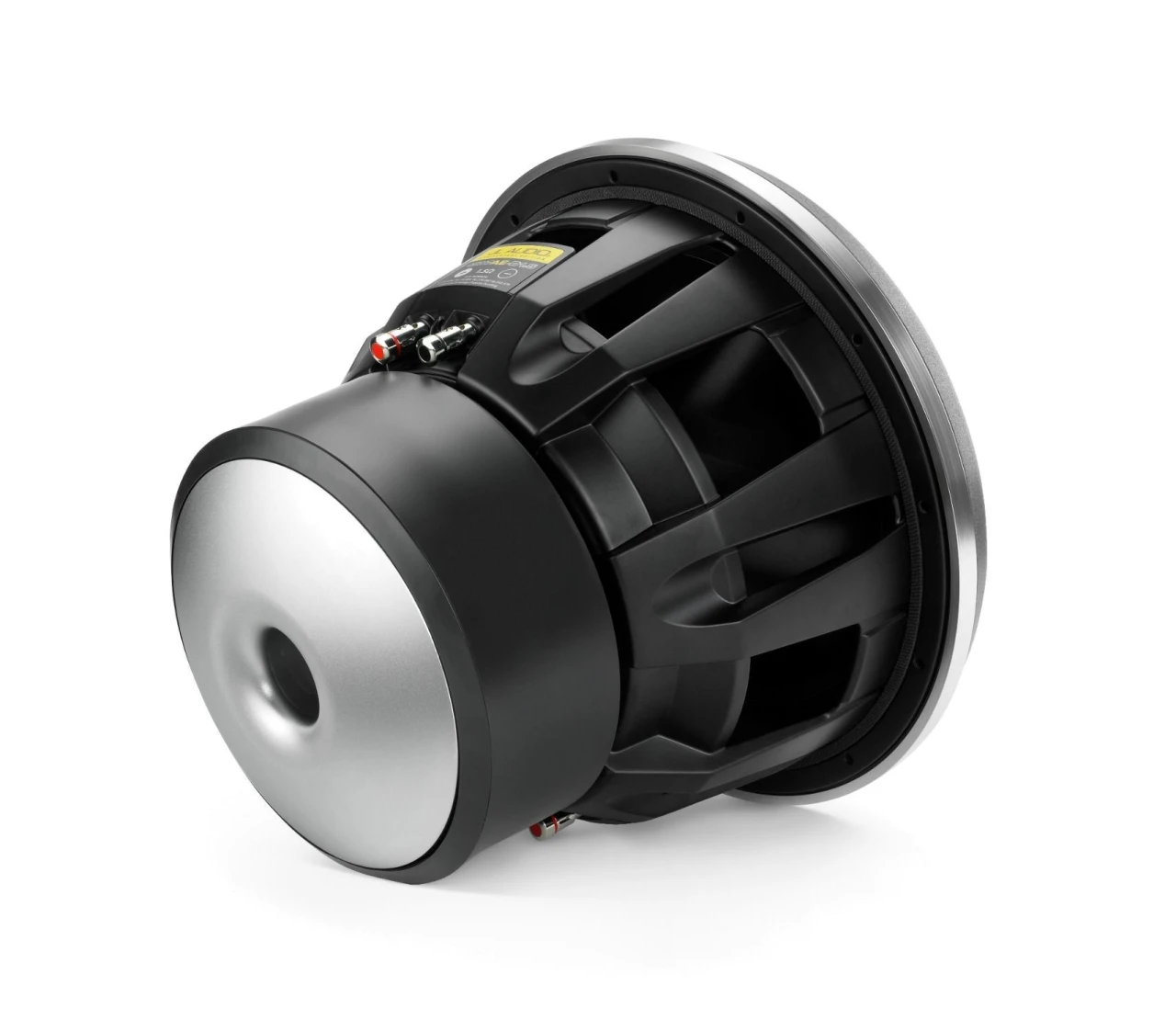

JL Audio – 13W7AE

13W7AE

13.5″ W7 Poly Subwoofer 1500W @ 2×1.5 Ohm (D1.5)

• 10. Jubiläumsausgabe – 13,5-Zoll-Subwoofer W7 (1500 W, Dual 1,5 Ω Schwingspulen)
• Mit Worten wie „extrem“, „Referenz“ und „ultimativ“ wird in der Subwoofer-Welt ziemlich viel um sich geworfen, aber selten ist das Produkt, das sie ehrlich für sich beanspruchen kann. Der 13W7AE tut dies.
• Der 13W7AE bringt die W7-Konstruktionsformel auf ihr höchstes Niveau und bietet eine erstaunliche lineare Auslenkung von mehr als 32 mm (1,25 Zoll) in einer Richtung sowie eine Aufhängung, die eine Auslenkung von mehr als 4 Zoll von Spitze zu Spitze ermöglicht.
• Kombiniert wird dies mit einem Membrandurchmesser, der 28% größer als der des 12W7AE ist.
• JL´s leistungsstärkster Subwoofer wird am besten mit Verstärkerleistung im Bereich von 500W – 1500W eingesetzt und ist für den Betrieb in einem 53,1 l (1,875 cu. ft.) abgedichteten Gehäuse oder einem 67,3 l (2,3 cu. ft.) Anschlussgehäuse optimiert.
• W7AE (Jubiläumsausgabe) Subwoofer feiern den 10. Jahrestag der Einführung der W7-Subwoofer. Funktionell sind sie mit den ursprünglichen W7-Subwoofern identisch, unterscheiden sich aber durch folgende kosmetische Unterschiede:
• Satin-Schwarz pulverbeschichtete Körbe
• Heller eloxierter umlaufender Klemmring
• Jubiläums-Edition Kegel-Abzeichen
• Terminal-Etikett der Jubiläumsausgabe

Allgemeine Spezifikationen:

• Dauerbelastbarkeit (RMS) : 1500 W
• Empfohlene Verstärkerleistung (RMS) 500 – 1500 W
• Nennimpedanz (Znom) : Dual 1,5 Ω

Physische Spezifikationen:

• Nenndurchmesser: 345 mm / 13,5 Zoll
• Gesamtdurchmesser (A): 356 mm / 14 Zoll
• Durchmesser des Montagelochs (B) : 302 mm / 11,9 Zoll
• Lochkreisdurchmesser (C) : 323 mm / 12,7 Zoll
• Motor-Außendurchmesser (D): 213 mm / 8,38 Zoll
• Einbautiefe (E) : 267 mm (10,5 Zoll)
• Volumenverdrängung : 0,21 cu ft / 5,9 L
• Nettogewicht : 52 lb / 23,6 kg

Parameter:

• Freiluftresonanz (Fs) : 23,5 Hz
• Elektrisches „Q“ (Qes) : 0,476
• Mechanischer „Q“ (Qms) : 7.517
• Gesamtgüte „Q“ (Qts): 0,448
• Äquivalenzvolumen (Vas) : 3,68 cu ft / 104,3 L
• Einfache lineare Auslenkung (Xmax)* : 1,25 Zoll/32 mm
• Referenz-Effizienz : 0,27%
• Wirkungsgrad (1 W / 1 m) : 86,3 dB SPL
• Effektive Membranfläche (Sd) : 0,0693 Quadratmeter
• Gleichstromwiderstand (Re) : 2.41 Ω

Gehäuseempfehlung für ein geschlossenes Gehäuse:

• Wandstärke: 19 mm / 0,75 Zoll
• Dicke der vorderen Schallwand : 1,0 Zoll / 25 mm
• Volumen (Netto-Int.) : 1.875 cu ft / 53.1 L
• Äußere Breite (W) : 407 mm / 16 Zoll
• Äußere Höhe (H) : 407 mm / 16 Zoll
• Äußere Tiefe (D): 479 mm (18.875 in / 479 mm)
• F3 : 37,4 Hz
• Fc : 40,5 Hz
• Qtc : 0,77

Gehäuseempfehlungen für ein Bassreflexgehäuse:

• Wandstärke: 19 mm / 0,75 Zoll
• Dicke der vorderen Schallwand : 1,0 Zoll / 25 mm
• Volumen (Netto-Int.) : 2.375 cu ft / 67.3 L
• Äußere Breite (W) : 25.875 in / 657 mm
• Äußere Höhe (H) : 406 mm (16 Zoll)
• Äußere Tiefe (D) : 438 mm (17,25 Zoll)
• Interne Schlitzanschlussbreite (SW) : 2,25 Zoll / 57 mm
• Interne Schlitzdurchlasshöhe (SH): 368 mm / 14,5 Zoll
• Interne Schlitzanschlusslänge (SL) : 667 mm / 26,25 Zoll
• Länge der Portverlängerung (EL): 200 mm / 7.875 Zoll
• Abstimmfrequenz (Fb) : 34,6 Hz
• F3 : 30,3 Hz
